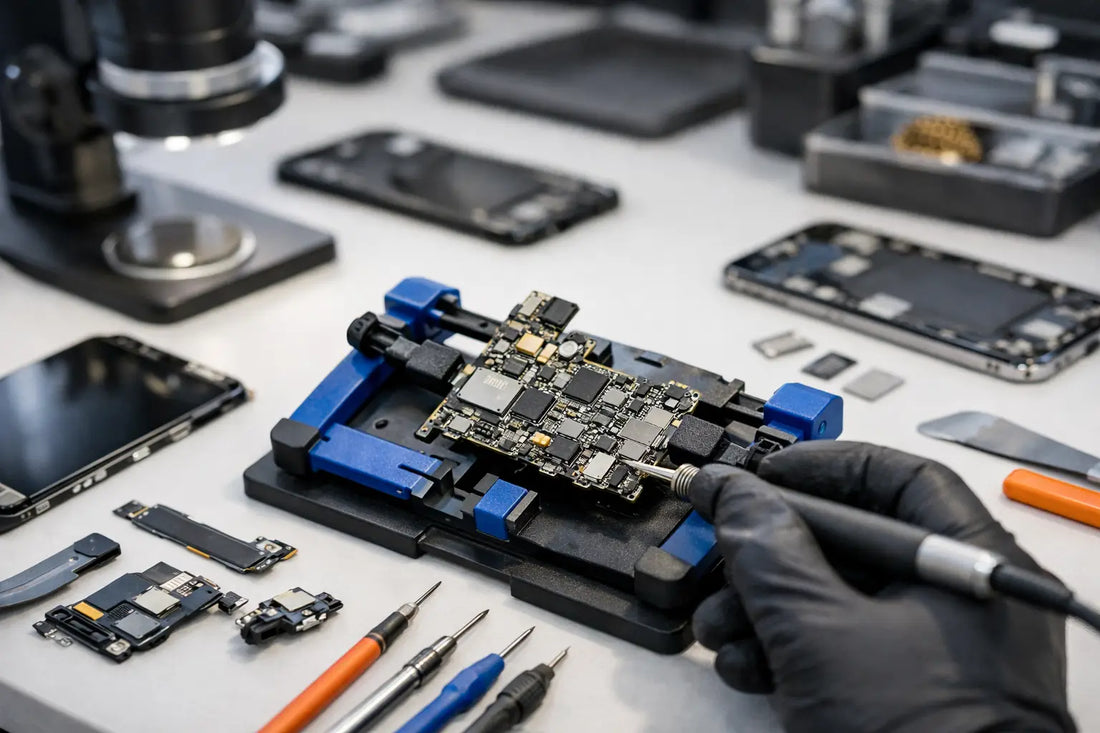

Guía diagnóstico placas celulares para técnicos

Un equipo que no enciende, se calienta sin razón o no reconoce carga no siempre necesita una pantalla, batería o centro de carga nuevo. Una guía diagnóstico placas celulares permite separar una falla de módulo de un problema real en tarjeta lógica antes de invertir tiempo, piezas y dinero. Para un taller, diagnosticar con método reduce devoluciones, evita cambios innecesarios y da una respuesta clara al cliente.

La regla es simple: no se empieza por retirar blindajes ni por aplicar calor. Primero se confirma el síntoma, se descartan periféricos y se mide. La placa no se diagnostica por intuición; se diagnostica comparando voltajes, consumos, resistencias y comportamiento térmico con lo que debería ocurrir en cada etapa de encendido.

Antes de medir: confirma la falla real

El diagnóstico comienza con una inspección externa y una prueba controlada. Revisa golpes, humedad, tornillos faltantes, conectores levantados, flexores dañados y señales de reparaciones previas. Una tapa trasera rota puede sugerir impacto, pero no confirma daño en placa. Del mismo modo, un indicador de humedad activado no significa que todos los componentes estén afectados.

Prueba el equipo con una batería conocida y compatible, una pantalla funcional cuando sea posible y un centro de carga en buen estado si el modelo lo permite. Esto es especialmente útil en equipos que parecen muertos pero en realidad tienen un display sin imagen, una batería con voltaje insuficiente o un flex de encendido interrumpido.

Define el síntoma con precisión. No es igual un equipo que no da señales de vida que uno que vibra, consume corriente y no muestra imagen. Tampoco es igual un teléfono que carga lento que uno que detecta el cargador pero no aumenta porcentaje. Cada comportamiento dirige el diagnóstico a zonas distintas de la placa.

Guía diagnóstico placas celulares por síntoma

Equipo totalmente muerto

Si no hay vibración, sonido, consumo ni respuesta al cargador, inicia por la entrada de batería. Verifica que la batería tenga voltaje útil y que sus terminales hagan contacto correcto. Después mide la línea principal de alimentación en la placa, comúnmente identificada en diagramas como VBAT, VPH_PWR o una variante según la marca y plataforma.

Con el multímetro en modo diodo o resistencia, revisa si esa línea presenta corto a tierra. Una lectura extremadamente baja puede indicar un capacitor en fuga, un integrado de carga dañado, un circuito de administración de energía afectado o corrosión bajo un blindaje. No concluyas que hay corto solo por una lectura aislada: compara polaridad, escala y comportamiento con una placa sana cuando tengas referencia.

Si la línea principal no tiene corto, conecta una fuente regulable con el voltaje adecuado para el equipo y observa el consumo al presionar encendido. Un consumo fijo muy bajo puede apuntar a falta de señal de power key, ausencia de batería detectada o problema en la secuencia de arranque. Un consumo que sube y cae puede relacionarse con memoria, procesador, líneas secundarias o firmware, según el modelo.

La fuente es una herramienta de interpretación, no un veredicto. Los patrones de consumo cambian entre fabricantes, generaciones y plataformas. Úsala junto con esquema eléctrico, boardview y pruebas de periféricos.

Enciende, vibra, pero no da imagen

Antes de trabajar la placa, instala una pantalla probada y revisa el conector bajo aumento. Busca pines doblados, pads desprendidos, residuos de líquido y daños en el marco que impidan el asentamiento del flex. En muchos casos, la falla está en la pantalla, el flex o el conector, no en el circuito de imagen.

Si el equipo enciende, recibe llamadas o es reconocido por computadora, pero no muestra imagen con una pantalla funcional, mide las líneas de alimentación del display. Dependiendo del modelo pueden existir voltajes para backlight, OLED, bias positivo y negativo, además de líneas de comunicación. La ausencia de una de estas alimentaciones orienta hacia bobinas, filtros, diodos o IC de display.

No apliques calor al integrado de imagen solo porque el teléfono tiene pantalla negra. Primero confirma que las alimentaciones estén presentes y que el conector conserve continuidad. Un pad faltante o una línea abierta no se resuelve con reflow.

No carga o carga intermitente

La carga es una de las fallas que más se confunde con problema de placa. Empieza por cable, cargador, conector, flex de carga y suciedad compactada dentro del puerto. En modelos con centro de carga independiente, reemplazar el módulo puede ser la prueba más rápida y rentable antes de intervenir la tarjeta principal.

Cuando el equipo usa conector soldado a placa o mantiene la falla con un módulo probado, revisa voltaje de entrada, protección ESD, filtros, líneas de datos y comunicación con el circuito de carga. Un equipo puede mostrar el ícono de carga y aun así no recibir corriente suficiente para elevar el porcentaje. También puede fallar la detección de temperatura de batería, la línea de identificación o la comunicación con el sistema.

Mide el consumo al conectar el cargador y compara el comportamiento con otra unidad del mismo modelo si está disponible. Si hay calentamiento localizado, utiliza alcohol isopropílico, cámara térmica o spray refrigerante para ubicar el componente sospechoso. La inyección de voltaje requiere criterio: aplica un voltaje limitado, observa polaridad y evita alimentar líneas sensibles sin conocer su función.

Se calienta y descarga batería

Un calentamiento constante puede provenir de un corto parcial, una fuga, un IC deteriorado o un módulo externo en mal estado. Desconecta cámaras, pantalla, subplaca, flexores y otros periféricos uno por uno cuando el diseño lo permita. Si el consumo desaparece al retirar un componente, ya tienes una zona concreta para revisar.

Cuando el calor está en placa, localiza el punto antes de retirar componentes. Un capacitor calentándose suele ser un buen candidato, pero no siempre es el origen. Puede estar disipando la corriente causada por una falla aguas abajo. Por eso conviene validar la resistencia de la línea después de retirarlo y confirmar si el corto se eliminó.

Las fallas de batería también merecen atención. Una batería inflada, con desgaste avanzado o con lectura inestable puede provocar reinicios, apagones y carga irregular. Para diagnóstico profesional, usa una batería compatible y confiable antes de responsabilizar a la placa.

Sin señal, WiFi, Bluetooth o cámaras

Estas fallas requieren distinguir entre software, periférico y placa. Restaura o actualiza cuando el caso lo justifique y siempre protege la información del cliente antes de cualquier proceso. Después, prueba con antenas, cámaras o módulos funcionales, revisando que sean exactamente compatibles con el modelo y variante.

En señal móvil, inspecciona conectores coaxiales, antenas, tornillos de tierra y daños por golpe. En WiFi o Bluetooth, una caída puede afectar pistas, filtros o el área de radiofrecuencia. No todos los casos se resuelven con un IC: una antena rota, un blindaje deformado o un tornillo ausente puede alterar el rendimiento.

Para cámaras, revisa primero el conector y el flex. Si la cámara muestra pantalla negra, tiembla o arroja error, prueba un módulo funcional. Si persiste, verifica alimentaciones y comunicación en la placa. Evita instalar piezas de otra variante solo porque el conector coincide: una compatibilidad incompleta puede generar lecturas erróneas durante el diagnóstico.

Orden de trabajo que protege tu margen

Un diagnóstico eficiente sigue una secuencia: inspección visual, prueba con módulos conocidos, medición sin energía, prueba de consumo, revisión térmica y, solo después, reparación de placa. Saltar pasos suele llevar a cambiar piezas que no eran necesarias o a dañar una tarjeta que todavía era recuperable.

Documenta cada caso. Anota el síntoma de entrada, el voltaje de batería, el consumo en fuente, las piezas probadas y la zona intervenida. Este registro acelera reparaciones futuras, ayuda a detectar fallas recurrentes por modelo y facilita explicar al cliente por qué una reparación de placa puede tener un alcance distinto al reemplazo de un módulo.

También conviene separar las piezas de prueba de las piezas destinadas a entrega. Una pantalla, batería o centro de carga usado para descartar una falla debe estar identificado y probado. Así evitas que una refacción defectuosa o incompatible altere tu diagnóstico.

Herramientas que sí hacen diferencia

Un multímetro confiable, fuente regulable, microscopio, estación de aire y cautín son la base, pero su valor depende del proceso. Para reparación de placa, el acceso a esquemas, boardview y diagramas de líneas ahorra horas de búsqueda. La cámara térmica puede acelerar la localización de cortos, mientras que consumibles de calidad ayudan a mantener trabajos limpios y repetibles.

No todos los talleres necesitan el mismo nivel de equipo. Si tu operación se concentra en cambios de pantalla, batería y centros de carga, prioriza herramientas de medición, organización y pruebas. Si atiendes microsoldadura de forma recurrente, la inversión en aumento, control de temperatura y diagnóstico térmico se vuelve parte de tu capacidad de respuesta.

Refacciones Tech House concentra refacciones, consumibles y herramienta técnica para que el taller pueda resolver desde la prueba inicial hasta la reparación. La compatibilidad exacta por marca, modelo y variante sigue siendo tan relevante como la calidad de la herramienta: una pieza incorrecta puede simular una falla de placa que no existe.

Antes de pedir una refacción o intervenir un integrado, detente un minuto y vuelve al síntoma comprobado. Medir primero no solo evita errores: convierte un diagnóstico incierto en una reparación que tu taller puede respaldar.
