Microsoldadura celular para fallas de placa

Un equipo que no enciende, no carga, pierde señal o se reinicia sin motivo puede llegar al taller con una pantalla intacta y una batería aparentemente funcional. En estos casos, la microsoldadura celular permite intervenir directamente en la placa para localizar y corregir daños que no se resuelven cambiando módulos externos.

Para un taller, no se trata de aplicar calor sobre un componente y esperar resultado. Es un proceso de diagnóstico, medición, desmontaje y precisión. Una reparación bien ejecutada puede recuperar funciones clave y evitar que un equipo con buen valor comercial termine descartado. Una intervención sin método, en cambio, puede levantar pistas, afectar circuitos cercanos o convertir una falla reparable en una placa irrecuperable.

Qué es la microsoldadura celular y qué corrige

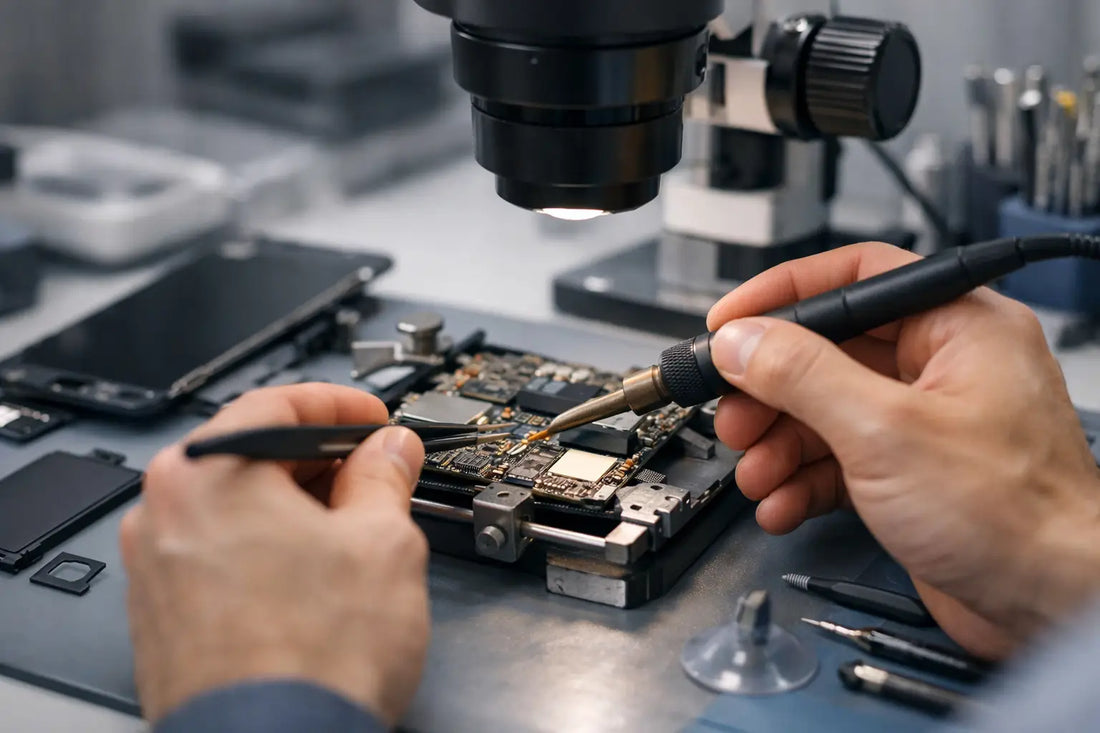

La microsoldadura celular es la reparación de componentes electrónicos de tamaño reducido instalados sobre la tarjeta lógica o placa madre. Se realiza con apoyo de microscopio, estación de aire caliente, cautín de punta fina, fuente de poder, multímetro y consumibles adecuados para manipular circuitos sin comprometer las capas de la placa.

Su aplicación depende de la falla. Es útil cuando existe corrosión por humedad, conectores arrancados, filtros dañados, capacitores en corto, líneas de alimentación interrumpidas, circuitos integrados desplazados o problemas en zonas como carga, audio, señal, Wi-Fi, retroiluminación y encendido. También puede ser necesaria después de un golpe fuerte, aunque el exterior del celular no muestre daños evidentes.

No toda avería de placa exige un reemplazo de circuito integrado ni toda pieza que se calienta está defectuosa. El calor puede ser consecuencia de un corto en otra línea. Por eso, antes de retirar cualquier componente, el técnico debe confirmar qué voltaje falta, qué línea presenta consumo anormal y en qué punto se encuentra la anomalía.

Cuándo conviene reparar la placa y cuándo no

La decisión debe considerar el diagnóstico, el modelo del equipo, el costo operativo y el riesgo técnico. En celulares recientes o de gama media y alta, una reparación de placa suele tener sentido cuando el resto del equipo está en buenas condiciones. También es una opción rentable si la falla se concentra en un conector, un circuito de carga, una línea específica o un daño por humedad atendido a tiempo.

Hay escenarios donde conviene ser más cauteloso. Una placa con corrosión extendida, capas internas comprometidas, múltiples zonas dañadas o intentos previos de reparación sin control puede requerir muchas horas de trabajo sin garantía de estabilidad. Si el equipo contiene información importante, el objetivo puede cambiar: recuperar datos antes que dejar el teléfono completamente funcional.

El técnico debe explicar ese alcance desde el inicio. La microsoldadura trabaja sobre componentes delicados y, en ciertos casos, la falla original oculta daños adicionales. Dar un diagnóstico responsable no significa prometer una reparación segura antes de abrir el equipo; significa establecer qué se encontró, qué procedimiento se propone y qué riesgos existen.

Diagnóstico: el paso que evita cambiar piezas sin necesidad

El diagnóstico comienza con inspección visual. Bajo el microscopio pueden aparecer sulfato, pines doblados, pads desprendidos, pistas partidas, soldadura fracturada o residuos que a simple vista pasan desapercibidos. Esta revisión es especialmente relevante en centros de carga, conectores FPC, área de cámaras y flexores de botones.

Después siguen las mediciones. Un multímetro permite verificar continuidad, modo diodo, resistencia a tierra y presencia de voltajes. La fuente de poder ayuda a observar el consumo del equipo al intentar encenderlo. Un consumo fijo, una lectura que sube y baja o ausencia total de consumo son pistas, no diagnósticos definitivos, pero orientan el siguiente paso.

Cuando se detecta un corto, la inyección de voltaje controlada puede ayudar a localizar el componente que genera temperatura. Aquí la precisión es clave: aplicar un voltaje incorrecto o exceder el tiempo de exposición puede dañar una línea que aún era funcional. El uso de cámara térmica puede agilizar el proceso, pero no reemplaza la interpretación de esquemáticos, boardview ni las mediciones manuales.

Antes de intervenir, conviene descartar lo básico. Probar con una batería compatible, un centro de carga funcional, un flex conocido y una pantalla de prueba evita desmontar blindajes para perseguir una falla que estaba fuera de la placa. En operación de taller, este orden reduce tiempos muertos y protege el margen de cada servicio.

Herramientas para microsoldadura celular profesional

La calidad del resultado está ligada a la técnica, pero también a la estabilidad del equipo de trabajo. Una estación de aire con control real de temperatura y flujo permite retirar componentes sin castigar excesivamente los alrededores. Un cautín con puntas finas y buena recuperación térmica es indispensable para jumpers, pads y conectores pequeños.

El microscopio trinocular aporta visibilidad y ergonomía durante jornadas largas. Trabajar con aumento suficiente permite revisar la calidad de una soldadura, detectar puentes de estaño y reconstruir pistas con mayor seguridad. Para documentar procesos o capacitar personal, la salida de cámara también resulta práctica.

Además de la maquinaria, los consumibles importan. Flux de buena calidad, malla desoldante, alambre para jumper, estaño adecuado, cinta térmica, pinzas de precisión, cuchillas, alcohol isopropílico y cepillos deben mantenerse organizados y libres de contaminación. Una punta oxidada, flux degradado o pinzas sin alineación pueden complicar una reparación sencilla.

Para talleres que atienden varios modelos, centralizar herramientas, consumibles y refacciones reduce interrupciones. Refacciones Tech House atiende esta necesidad con categorías orientadas a reparación técnica, desde equipo de trabajo hasta componentes para las pruebas posteriores al servicio.

Control de temperatura y protección de componentes

No existe una configuración universal de aire caliente para cada placa. El resultado cambia según el grosor del PCB, el blindaje, el tamaño del componente, la aleación de soldadura, la boquilla y la distancia de trabajo. Copiar una temperatura sin considerar estas variables es una de las causas más comunes de pads levantados y circuitos deformados.

La técnica correcta consiste en distribuir el calor, proteger conectores plásticos y componentes sensibles, y observar el comportamiento de la soldadura bajo aumento. Al retirar un integrado, no debe hacerse fuerza si el estaño no ha fundido correctamente. Forzarlo puede arrancar pads o pistas internas que son mucho más difíciles de reconstruir.

Después de retirar la pieza, hay que limpiar la zona con malla y flux, revisar cada pad y comprobar que no existan puentes. Si se instala un conector, la alineación debe verificarse antes de fijar todos los puntos. En circuitos integrados, el reboleo o reemplazo exige revisar orientación, esferas uniformes y asentamiento correcto sobre la placa.

Fallas frecuentes que llegan a microsoldadura

Algunas fallas se repiten en la mayoría de los talleres, aunque el procedimiento cambia entre marcas y modelos. Las más habituales incluyen:

• Equipos que no cargan aun con puerto, cable y cargador verificados.
• Daño por líquido con sulfato en conectores, filtros o líneas de alimentación.
• Ausencia de señal, Wi-Fi, Bluetooth o GPS después de golpes o humedad.
• Falta de imagen, retroiluminación o respuesta táctil con pantalla de prueba funcional.
• Conectores de batería, pantalla, cámaras o flexores desprendidos de la placa.
• Reinicios, consumo elevado o calentamiento por corto en capacitores y circuitos.

La coincidencia del síntoma no autoriza a repetir la misma reparación en todos los equipos. Un teléfono que no carga puede tener puerto dañado, batería agotada, línea de datos afectada, circuito de carga defectuoso o un problema de software. La confirmación siempre está en la medición y en las pruebas posteriores.

Pruebas finales que respaldan el servicio

Terminar la soldadura no significa terminar la reparación. Antes de entregar, es necesario revisar que no haya cortos nuevos y validar la función intervenida. Si se reparó carga, se prueba la entrada de energía, el reconocimiento de cable y el comportamiento de batería. Si se trabajó en señal, se comprueba red móvil, llamadas, datos, Wi-Fi y Bluetooth según el caso.

También conviene verificar cámaras, micrófonos, bocinas, sensores, botones y consumo en reposo. Durante el armado, un flex mal conectado puede generar un síntoma distinto y hacer perder tiempo en una placa que ya estaba resuelta. La limpieza final de residuos de flux y la colocación correcta de blindajes forman parte de un trabajo profesional.

La microsoldadura exige práctica constante, instrumental confiable y criterio para saber hasta dónde intervenir. Si tu taller empieza a recibir fallas de placa con mayor frecuencia, equipa tu mesa de forma gradual, documenta mediciones y trabaja primero sobre equipos de práctica. La precisión no se improvisa: se construye reparación tras reparación.
